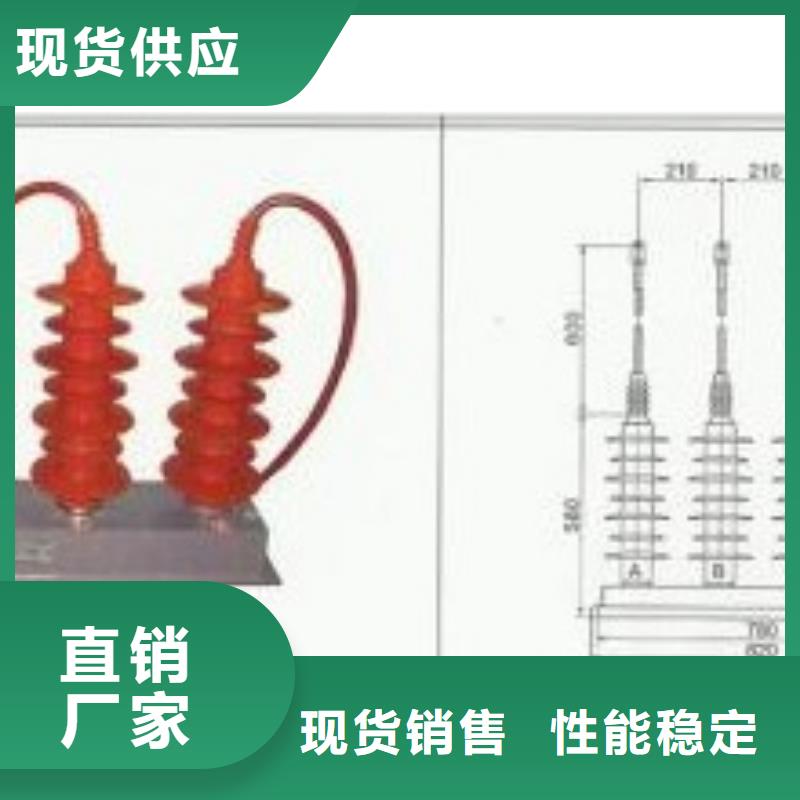

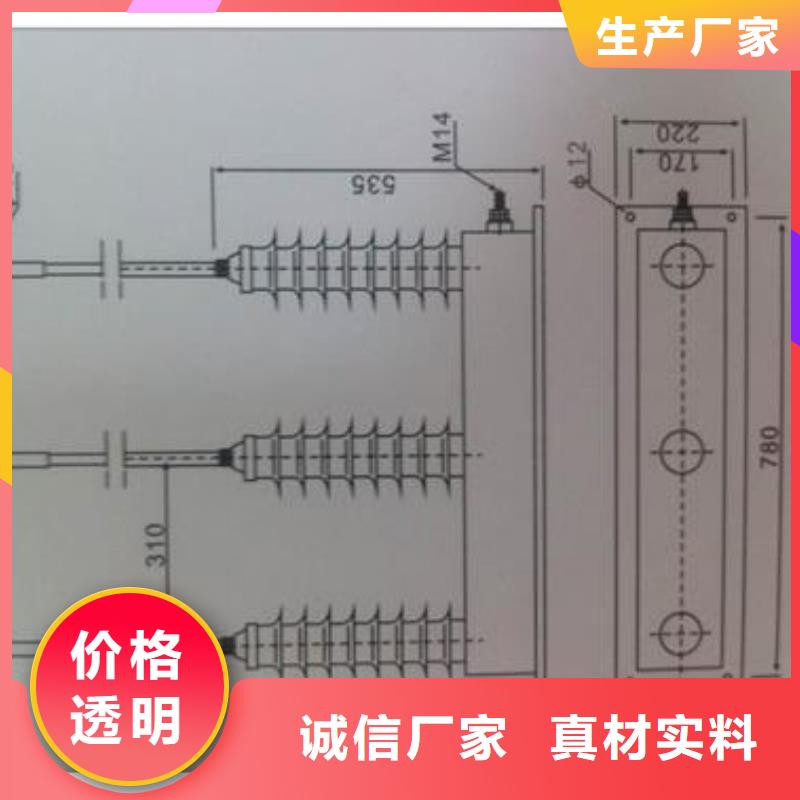

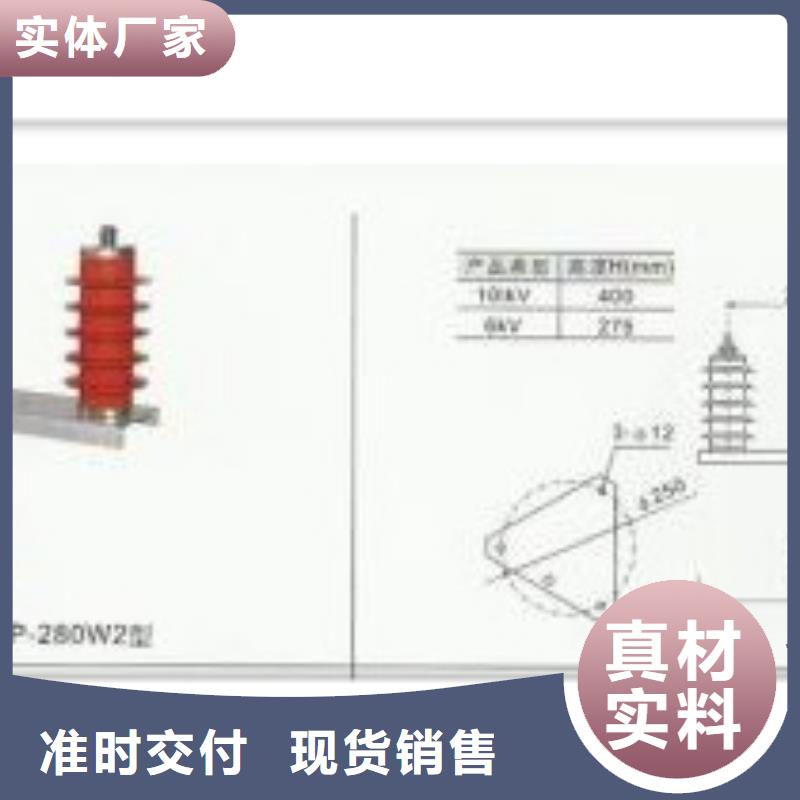

按原理图将相关仪表和设备连接好，测试前应首先将电流继电器LJ的整定值调至值(作为后备保护)，然后将试验变压器空载升压，电流继电器LJ应不动作，将数字电流表A2的量程调至10~20A(5KVA及以下容量试验变压器可不加限流电阻R)。 工频试验电压分别加在被测试品的A和D，B和D，C和D，A和C，B和C，以及A和B上，缓慢调高试验变压器的输出电压，同时观察电压表及数字电流表A2，TBP间隙未击穿放电时，数字电流表A2的读数为零或数值很小。 当试验变压器的输出电压达到TBP的动作值时，TBP间隙被击穿放电，数字电流表A2的读数将突增，电流表A1同样也会有突变现象产生，此时试验变压器的高压输出电压值即为该TBP的工放值，试验注意事项a，户内型TBP在做工放试验时。 应先将TBP放在铁板上进行，铁板同时可靠接地，铁板面应略大于TBP下底面,b，用户在做TBP工放时,不能以电流继电器LJ是否动作来作为TBP的工放数值的依据,c，在做TBP工频放电时,当观察到电流表有明显的增大时,要立即将调压器回零,并切断电源。 切忌在放电后继续升高电压,以免损坏保护器,d，用户在试验时如果发现其工放值超出表二中的允许范围时,请仔细检查接线是否正确，表计是否准确和调压器炭刷是否接触良好，如经检查测试数据无误,确已超出允许范围时,请与我公司联系,e。 用户在做其它电气设备绝缘试验时,应将TBP连接线拆除,f，试验时,只有内部间隙放电,外围任何部分不得有闪络,g，本产品每一年做一次性试验,同时将TBP外表面灰尘清理干净，安装及注意事项a，户内型可以水平安装在各种不同型号的开关柜内,该类产品除直接与开关柜"A"。 "B"，"C"三相及接地相("D"相)相连的线鼻子为裸导体外,其余部分被绝缘体封闭,因此它的相间，相对地(或柜体)的距离及对柜体安装空间要求相应较小,可直接安装在开关柜的手车底盘内或互感器室内,b，带有动作记录仪的TBP,先将TBP本体(安装方式同上)和动作记录仪各自固定好后,通过配备的特制电缆相连。

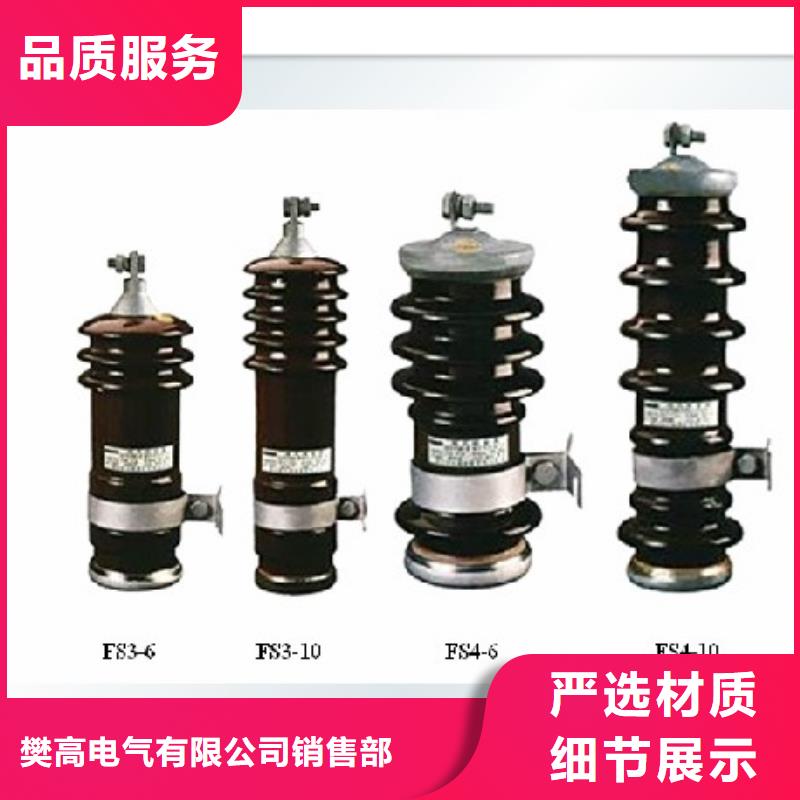

并可以继续运行2h。根据标准，对于6kV中性点? 40 ?非直接接地系统且故障切除时间大于l0 s时．应大于等于1．1,小于工频放电电压值。所以，持续运行电压应选择7．9kV．通过间隙的保护作用，氧化锌电阻片的荷电率为O．在正常运行或单相接地时．过电压保护器可以长期运行 过电压保护器残压U惜的选择 过电压保护装置残压决定了对电机绝缘的保护水平 根据标准GB755—2000(旋转电机定额与性能》规定，考核高压电机绝缘水平的l min工频耐压试验电压值为2 1． 对运行中的电动机取上述耐压值的75％．则电动机的冲击耐压值Is,为= 、／2(2Uo 1)~1．15~75％ (1)式中1．15为电动机绝缘的冲击系数：为电动机的额定电压对于6 kV电动机．其相间及相对地的冲击耐压值为U：、／ (2x6 1)x1．15x75％=15．9(kV) (2)金属氧化锌避雷器技术规范 1、氧化锌避雷器型号、验收应符合DL/T804、GB50150的规定。普阀避雷器属于淘汰产品，对110KV-200KV普阀避雷器，应积极进行更换。 2、其他用于保护干式变压器、发电机灭磁回路、GIS等的特殊金属氧化物避雷器，其特性参数由用户根据设备的特点与厂家协商确定。 3、金属氧化锌避雷器的安装引线的连接不应使端子受到超过允许的外加应力。 4、金属氧化锌避雷器的排气通道应通畅。排除的气体不致于引起相间或对地闪络，并不得喷向其他电气设备。 5、电厂开关站雷电侵入波的防护应符合规程要求，并满足开关站设备的运行。 避雷器运行技术要求： 1、应在运行中按规程要求带电测量泄漏电流。当发现异常情况时，应及时查明原因。35KV及以上电压等级金属氧化物可用带电测试替代定期停电试验，但对500KV金属氧化锌避雷器应3-5年进行一次停电试验。 a)新投产的110KV及以上避雷器应三个月后测量一次，三个月以后半年再测量一次。以后每年雷雨季节前测量一次，应在晴朗天气下进行。 b)测量时应记录电压，环境温度，大气条件以及外套污秽情况等运行条件。 c)测量结果与出厂或投运时，以及前几次的数据进行比较，如发现异常，可与同类设备的测量数据进行比较。必要时可停电进行直流参考电压等有关项目的测量 2、严格遵守高压避雷器电导电流测试周期，雷雨

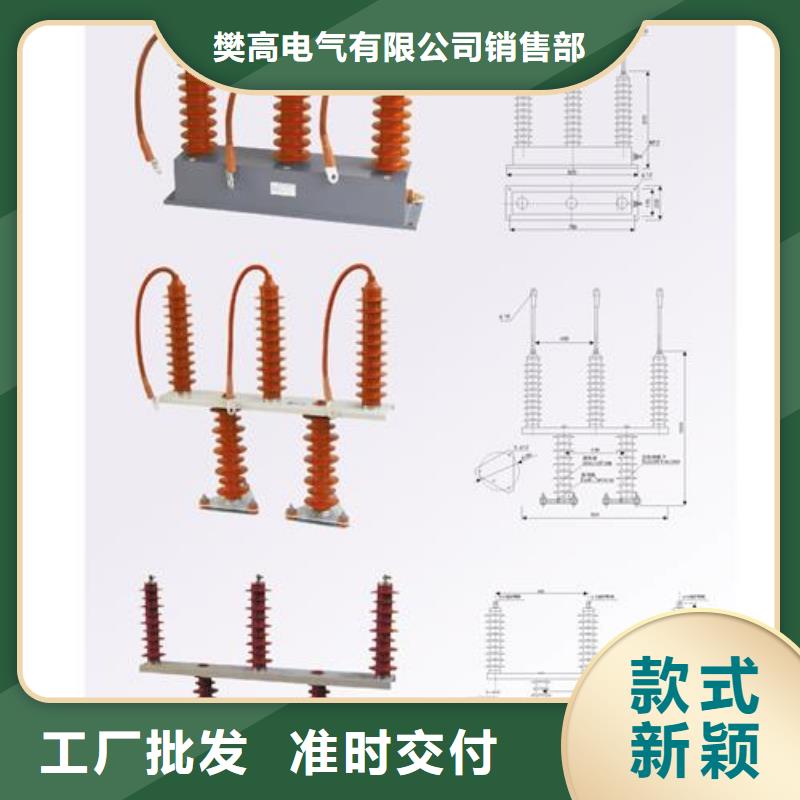

一般意义上的过电压保护器是对工频过电压进行保护的，所谓工频过电压，往往产生在操作过程中，如开关开断时电弧未过零就被开断时会有过电压，回路开断时由于回路波阻抗不同而产生电压反射波叠加的操作过电压等等，这些过电压都是工频过电压，也就是其电压波形的频率还是维持50HZ没变。 避雷器是保护雷电过电压的，避免器件遭受雷击瞬时高压的损坏，这种过电压波形前端很陡，频率很高， 但后续电流很小，避雷器可以将雷电波的峰值泄放从而保证其后面的电器 。通常避雷器正常情况下是处于断路，在经过雷击高压时导通将其释放到大地上。避雷器不负责引雷，如果雷电击中输电线路，雷电过电压会随着输电线路流向变压器或者流过配电装置时，此时避雷器泄流，防止配电装置被击坏。二者都有抑制过电压保护电气设备的作用。一般意义上的过电压保护器是对工频过电压进行保护的，所谓工频过电压，往往产生在操作过程中 ，如开关开断时电弧未过零就被开断时会有过电压，回路开断时由于回路波阻抗不同而产生电压反射波叠加的操作过电压等等，这些过电压都是工频过电压，也就是其电压波形的频率还是维持50HZ没变。避雷器是保护雷电过电压的，避免器件遭受雷击瞬时高压的损坏，这种过电压波形前端很陡，频率很高，但后续电流很小，避雷器可以将雷电波的峰值泄放从而保证其后面的电器 。通常避雷器正常情况下是处于断路，在经过雷击高压时导 通将其释放到大地上。避雷器不负责引雷，如果雷电击中输电线路，雷电过电压会随着输电线路流向变压器或者流过配电装置时，此时避雷器泄流，防止配电装置被击坏。作用过电压保护器为一种新型的过电压保护器，主要用于保护发电机、变压器、真空开关、母线、电动机等电气设备的绝缘免受过电压的损害。分类按照结构特征部分1、无间隙：功能部分为非线性氧化锌电阻片2、串联间隙：功能部分为串联间隙及氧化锌 电阻片按照外形结构：F、复合绝缘外套T、T型底座：相间距离：包括85、131、150、200、310、630等W1、户外用，带电缆 W2、户外用，不带电缆按照保护对象：A、电机型：B、电站型：（并通用于常规配电领域）C、电容器型：特征电压：包括3.8KV 、7.6KV、12.7KV、42KV过电压保护器有一种新型产品，即三相组合式过电压保护器。保护器是指 针对电器提供用电保护的装置，它内置有智能的防高压装置，在电器遭遇瞬间高电压的异常情况下，会智能启动内部保护装置，确保后端用电器的用电。
