天正华意三相交直流指示仪表校验装置【 变频串联谐振耐压装置 交直流试验变压器厂诚信经营】
更新时间:2025-05-28 23:45:29
Tags: 变频串联谐振耐压装置

以上是我们上传的变频串联谐振耐压装置实拍视频,您可以点击观看。
产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铜 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 6 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电气电力 |
质量认证 | 9000 |
产品功率 | 10 |
工作温度 | 45 |

变频串联谐振耐压装置,【天正华意电气设备(佛山市分公司)tianzh3611-37】为您提供变频串联谐振耐压装置新资讯,我们深知及时、详细的产品介绍对您至关重要。因此,我们特意为您整理了变频串联谐振耐压装置领域的新资料,帮助您把握市场脉搏,做出明智决策。pfBrNaZmI联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

变频串联谐振耐压装置?开机试验2.1.开机后,液晶的显示界面如图2所示:图2?自动试验:自动试验模式;?手动试验:全手动试验模式和半自动试验模式;?参数设置:各种试验参数的设置;?文件管理:查看和输出试验记录;?参数计算:电感,电容,频率之间的换算,已知两个量,可求出第三个 量;2.2.试验参数设置:在每次试验前必须正确设置当次试验是的各种参数!点击“参数配置”后,液晶的显示界面如图3所示。图3?起始频率:自动调谐时的开始频率,下限频率为20Hz,上限频率为200Hz。?终止频率:自动调谐时的结止频率,下限频率为200Hz,上限频率为300Hz,设置"起始频率"不可高于"终止频率"。当次试验时建议采用30Hz~300Hz进行扫描。当已经知道大概频率范围时,可以选定在适当的频率段扫描,以减少试验时间。?起始电压:设置调谐时输出电压的初此值。1.对Q值较低的试品如发电机、电动机、架空母线,初此值设定为30~40V;2.对Q值较高的试品如电力电缆、变压器、GIS等,初此值设定为20V。?阶段试验电压,试验时间:设置耐压试验电压的值和耐压时间。1."阶段试验电压",如没有分段耐压试验,只设置阶段试验电压和阶段试验时间,其它阶段试验电压及时间均设0;2.如需要分段设置时,分别点击相应的试验电压、试验时间栏即可完成设置;

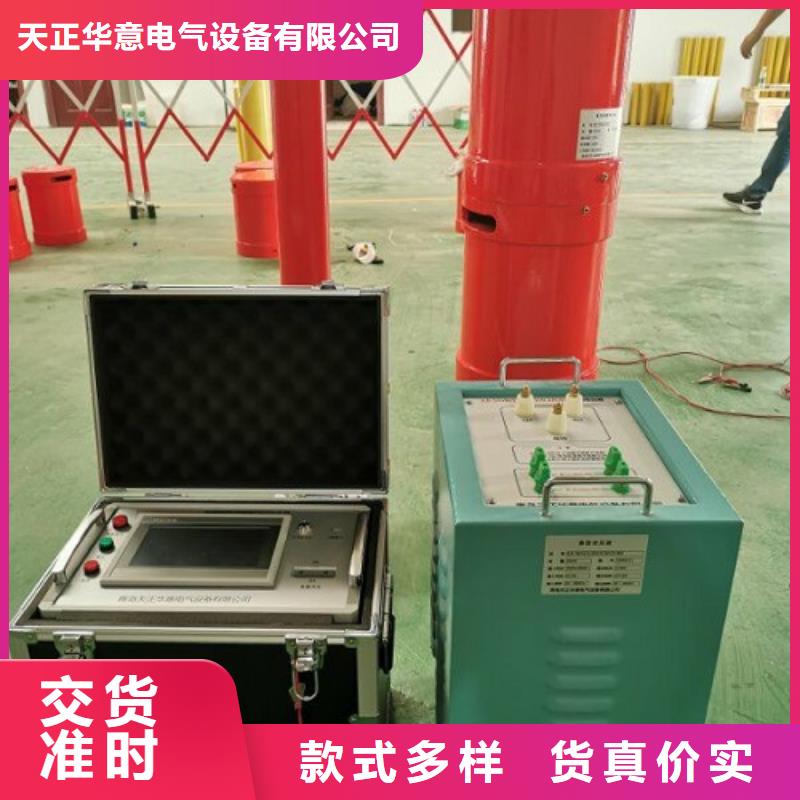

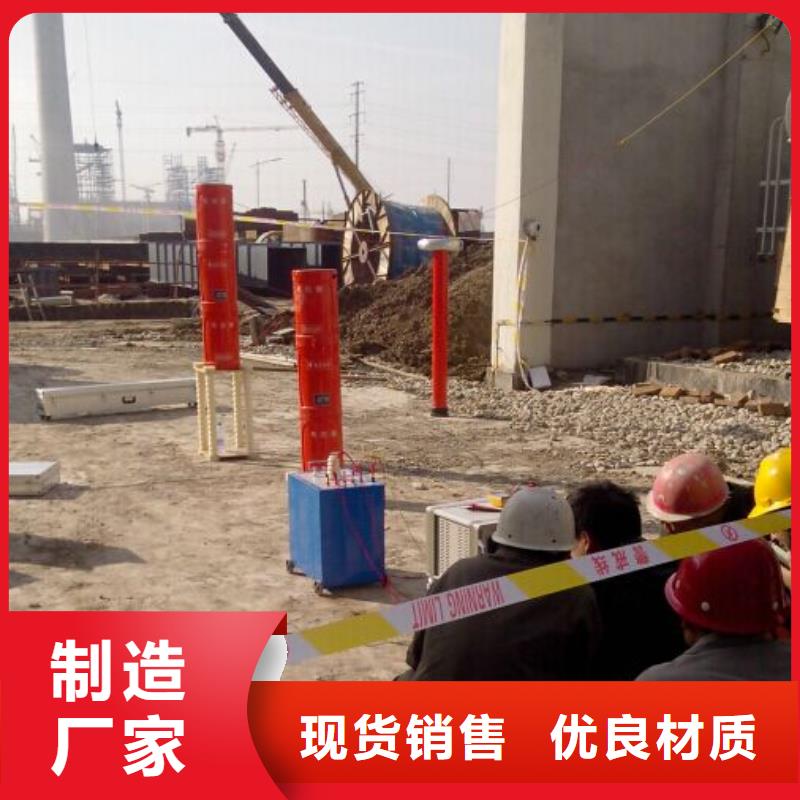

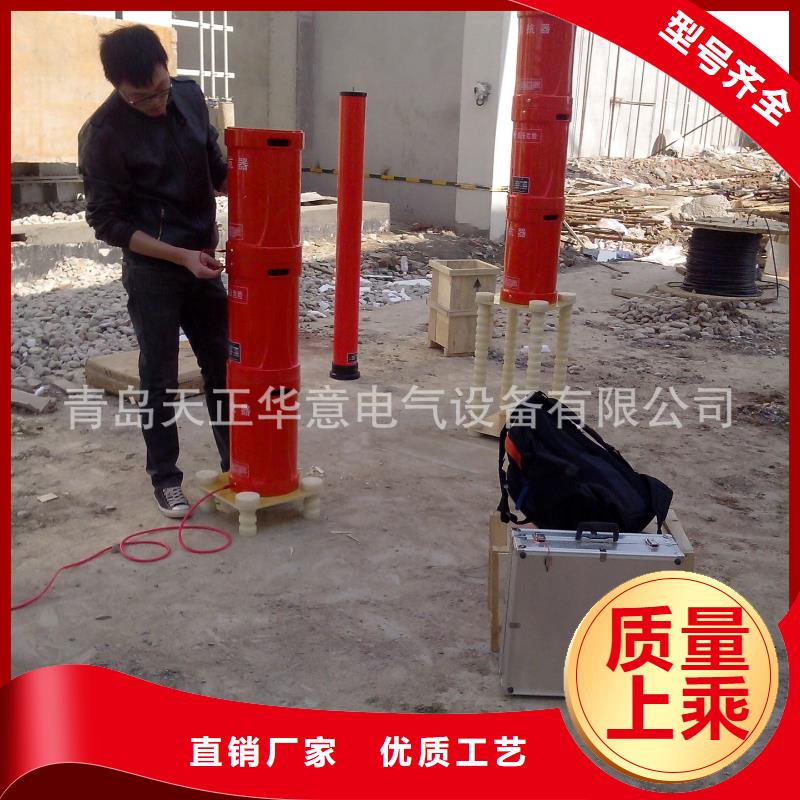

变频串联谐振耐压装置系统的性能特点充分利用我公司在电子测量技术和电磁兼容方面的优势,完全自主开发设计和生产该套设备所有组成部分包括:变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。4.2.2 具备手动/自动模式、大屏幕显示、试验参数设置,并具有自动计时及操作提示功能。4.2.3 具备多项保护功能,如:过压、过流保护、放电保护、失谐保护等。五、装置容量确定满足300mm2,10kV 电缆交流耐压试验,长度1km,电容≤0.37uF,试验频率30~300Hz,试验电压U≤22kV。频率取37Hz试验电流 I=2πfCU试 =2π×37×0.37×10-6×22×103=1.9A对应电抗器电感量 L=1/ω2C=50H设计二节电抗器,将二节电抗器并联使用,则单节电抗器的参数为22kVA/22kV/1A/100H,装置总容量为44kVA。结论:装置容量定为44kVA/22kV,分二节电抗器,电抗器单节为22kVA/22kV/1A/100H,使用电抗器组合能满足上述被试品的试验要求。

变频串联谐振耐压装置装置容量确定满足300mm2,35kV 电缆交流耐压试验,长度2km,电容≤0.38uF,试验频率30~300Hz,试验电压U≤52kV。频率取32Hz试验电流 I=2πfCU试 =2π×32×0.38×10-6×52×103=4A对应电抗器电感量 L=1/ω2C=65H设计六节电抗器,将六节电抗器二节串联三组并联使用,则单节电抗器的参数为67.5kVA/45kV/1.5A/98H,装置总容量为405kVA。验证:1.满足150MVA/220kV以下变压器中性点交流耐压试验,电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器五节串联,此时电感量为L=98*5=490H,试验频率f=1/2π√LC=1/(2×3.14×√490×0.02×10-6)=50.8Hz。试验电流I=2πfCU试 =2π×50.8×0.02×10-6×160×103=1A。2.满足300mm2,10kV 电缆交流耐压试验,长度1.5km,电容≤0.55uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器二节并联,此时电感量为L=98/2=49H,试验频率f=1/2π√LC=1/(2×3.14×√49×0.555×10-6)=30.5Hz。试验电流I=2πfCU试 =2π×30.5×0.555×10-6×22×103=2.3A。3.满足300mm2,110kV 电缆交流耐压试验,长度0.5km,电容≤0.07uF,试验频率30~300Hz,试验电压U≤128kV。使用电抗器三节串联二并联,此时电感量为L=98*3/2=147H,试验频率f=1/2π√LC=1/(2×3.14×√147×0.07×10-6)=49.6Hz。试验电流I=2πfCU试 =2π×49.6×0.07×10-6×128×103=2.8A。结论:装置容量定为405kVA/270kV/45kV,分六节电抗器,电抗器单节为67.5kVA/45kV/1.5A/98H,使用电抗器组合能满足上述被试品的试验要求。
