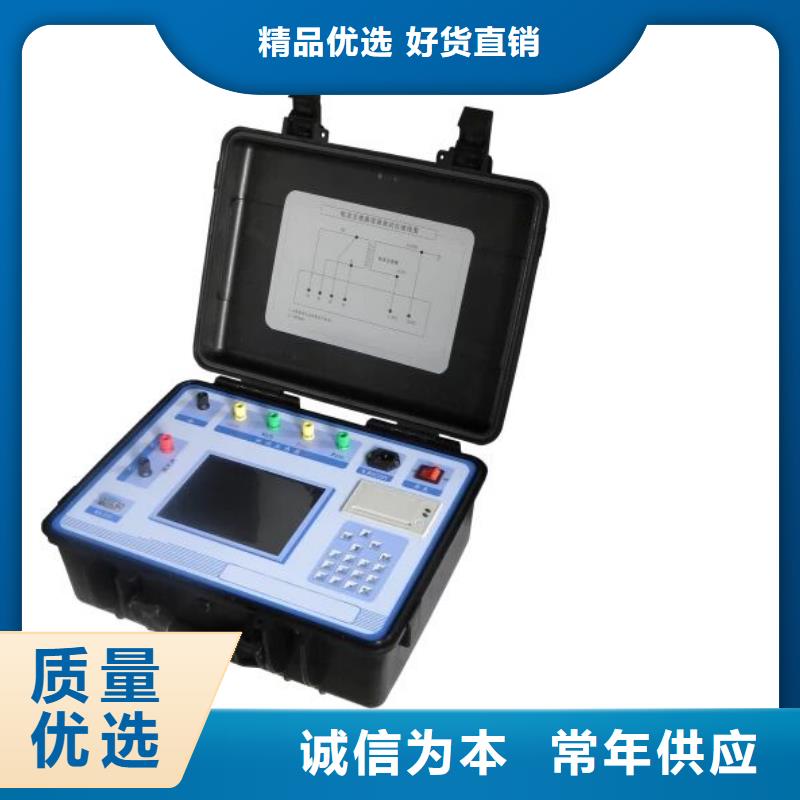

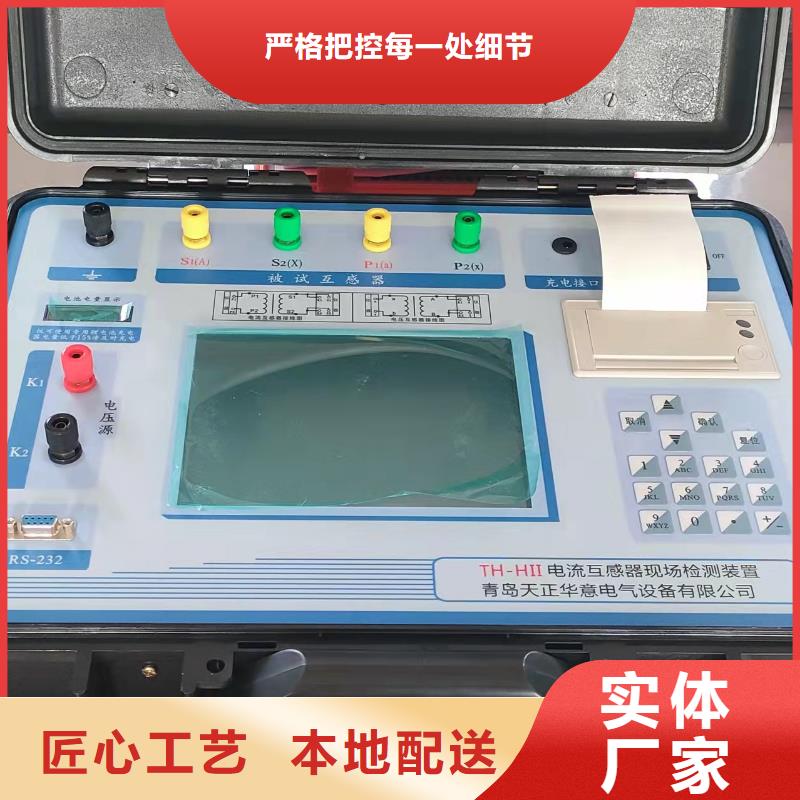

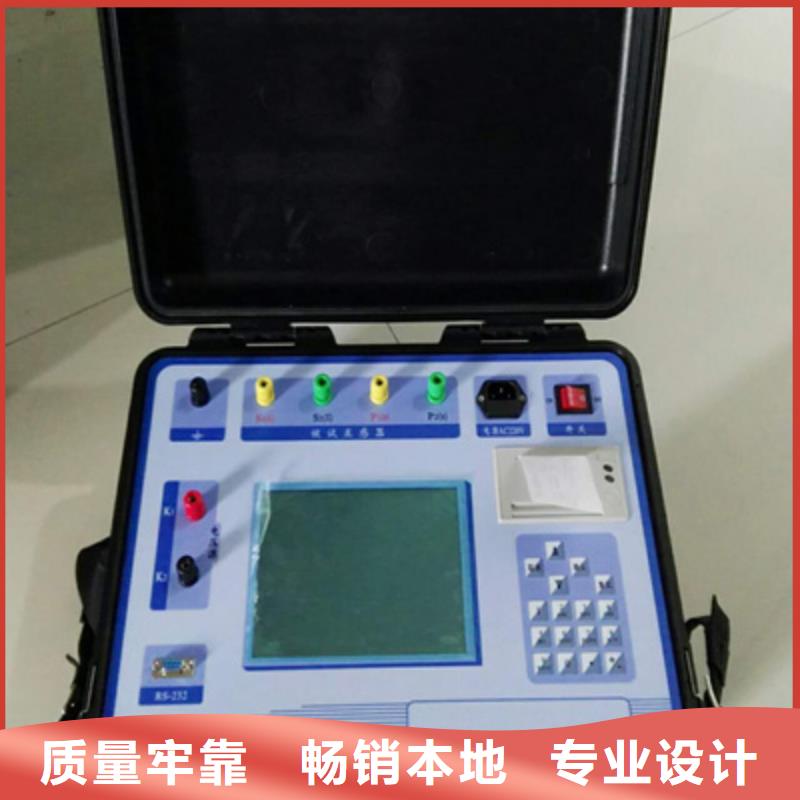

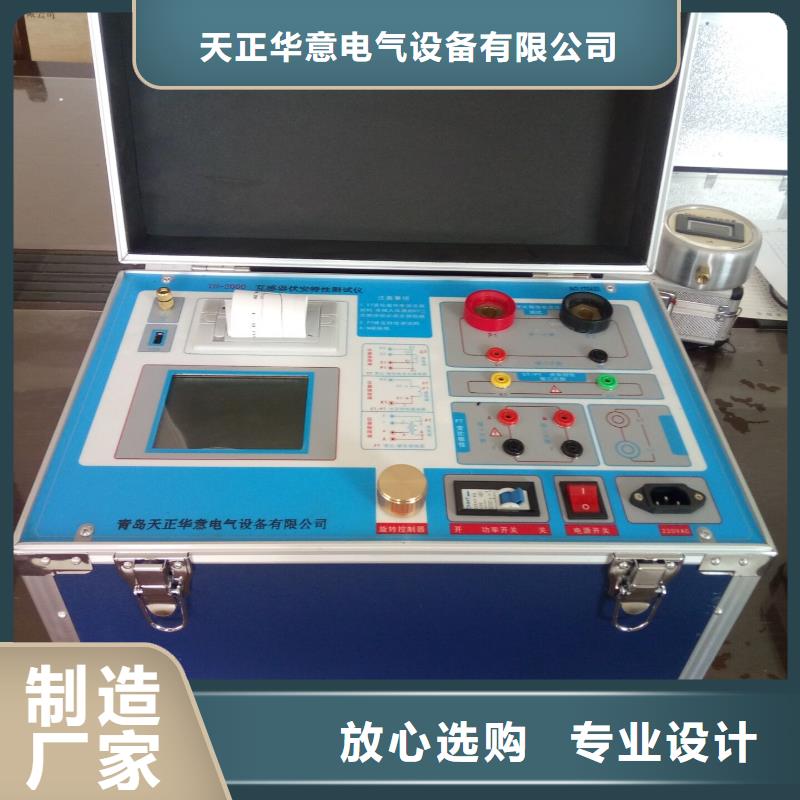

天正华意互感器综合测试仪 【三标准功率源】精工细致打造-业务覆盖区域|深州|桃城|承德|秦皇岛|唐山|邢台|石家庄|保定|张家口-云商赢企
更新时间:2025-05-29 01:25:36
Tags: 互感器综合测试仪

我们的互感器综合测试仪视频现已上线,产品魅力难挡,视频揭晓全貌,速来围观!
产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 100 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铜 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 6 |
产品颜色 | 白色 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电气电力 |
质量认证 | 9000 |
产品功率 | 6 |
工作温度 | 45 |

互感器综合测试仪,已有1年生产经验,多项专利,【天正华意电气设备(衡水市分公司)tianzh3611-37】规格全,库存多,发货快,售后完善, 欢迎有需要的客户来电咨询!联系人:杨经理,地址:平度市平安路2号。

互感器综合测试仪开始任意点测试:在此选项按回车键开始所设置参数校验点测试。参数设置完成后,选择开始测试,出现图7所示界面图7、单点测试数据结果界面图中可见:屏幕中显示当前测试点的比差和角差值及修约结果。4、CT直阻测试界面在选中‘CT直阻测试’时,进入直阻测试接线提示屏。如图8所示:图8、CT直阻测试接线提示界面图中给出CT直阻测试的具体接线图,按图接好线后,按确定开始测试,完成后结果显示在屏幕上,如图9所示:图9、CT直阻测试结果界面图中可见:屏幕中显示出实测的过程数据及直阻结果数值。5、CT变比粗测界面如果需要对被测CT进行粗略测量(在不知道被测CT的变比值的情况),用“CT变比粗测”界面进行测试;首先进入接线提示屏,如图10所示:图10、CT变比粗测接线提示界面图中给出CT变比粗测的具体接线图,按图接好线后,按确定开始测试,完成后结果显示在屏幕上,如图11所示:图11、CT变比粗测结果界面图中可见:屏幕中显示出实测的过程数据及变比粗测结果数值。6、PT变比极性测试界面对于PT变比和极性的测量(不能达到校验的精度),用“PT变比极性”界面进行测试;首先进入设置及接线提示界面,如图12所示:图12、PT变比极性设置接线提示界面参数设置项目有:高额定电压、低额定电压、开始PT测试三个项目;同时给出具体接线图。各项参数的含义和作用如下:?高额定电压:被测电压互感器的高压(一次)侧额定电压值。?低额定电压:被测电压互感器的低压(二次)侧额定电压值。?

互感器综合测试仪售后服务承诺 ,本产品保修一年,终身维护。附录三、误差曲线说明 根据互感器二次侧的励磁电流和电压计算出的电流倍数(M)与允许二次负荷(ZII)之间的5%、10%误差曲线的数据中也可判断互感器保护绕组是否合格:1)在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上理论负荷值,说明该互感器合格如图21数据说明;2)在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数,也说明该互感器合格如图21数据说明;保护用电流互感器二次负荷应满足5%误差曲线的要求,只要电流互感器二次实际负荷小于5%误差曲线允许的负荷,在额定电流倍数下,合格的电流互感器的测量误差即在5%以内。二次负荷越大,电流互感器铁心就越容易饱和,所允许的电流倍数就越小。在图21中例所示(所测保护用CT为5P10 20VA):其中5为准确级(误差极限为5%),P为互感器形式(保护级),10为准确限值系数(10倍的额定电流),20VA表示额定二次负荷(容量)。电流倍数为10.27倍(接近10倍)时,所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1=20Ω),通过该数据可判断该互感器合格。另外,在二次负荷为19.58Ω(接近20Ω) 所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1=20Ω),通过该数据可判断该互感器合格。另外,在二次负荷为19.58Ω(接近20Ω)时,所允许的电流倍数为12.85倍,大于该CT的额定电流倍数(10倍),通过该数据也可判断该互感器合格。其实,只要找出这两个关键点中的任意一个,即可判断所测互感器是否合格。如果10%误差不符合要求一般的做法有: ?增大二次电缆界面积(减少二次阻抗) ?串接同型同变比电流互感器(减少互感器励磁电流) ?改用伏安特性较高的绕组(励磁阻抗增大) ?提高电流互感器变比(增大励磁阻抗)图21误差曲线计算公式:M =(I*P)/N ZII =(U-(I*Z2))/(K*I) I 电流 U 电压N=1 (1A 额定电流) I 电流N=5 (5A 额定电流) Z2 CT二次侧阻抗P=20 (5%误差曲线 ) K=19(5%误差曲线.1A 5A 额定电流)P=10 (10%误差曲线 )K=9 (10%误差曲线.1A 5A 额定电流)

互感器综合测试仪上下键在历史数据查阅功能屏中用来翻阅记录;?左右键在测试参数设置功能屏中用来切换可选的项目,可根据屏幕上方的提示用左右键在这些档位中连续切换,选至需要的数值或项目;键:确定键,在开机后按下此键进入主菜单。主菜单下按下此键即进入当前指向的功能选项(反色显示的功能条),在输入参数时,作用是开始输入和结束输入并使刚键入的数字有效。退出键:返回键,按下此键均直接返回到主菜单;如果正在测试过程中、测试结束时按此键则同时返回主界面。存储键:在测试结果下,按存储键可存储当前项目测试结果。查询键:在主菜单下按下查询键,可查询已存储的数据记录。设置键:在主菜单下按下设置,可快速进入参数设置屏。F1~F5键:辅助功能键。F4是打印功能键。切换、自检、帮助、开关键:现为保留按键,无实际用途。四、液晶界面液晶显示界面主要有九屏,包括主菜单和八个功能界面,下面分别加以详细介绍。
